Zabezpieczenia natytaranowe dla obiektów specjalnych
Słupki antytaranowe i bollardy
Pomagamy w doborze, konfiguracji i montażu systemów antytaranowych.

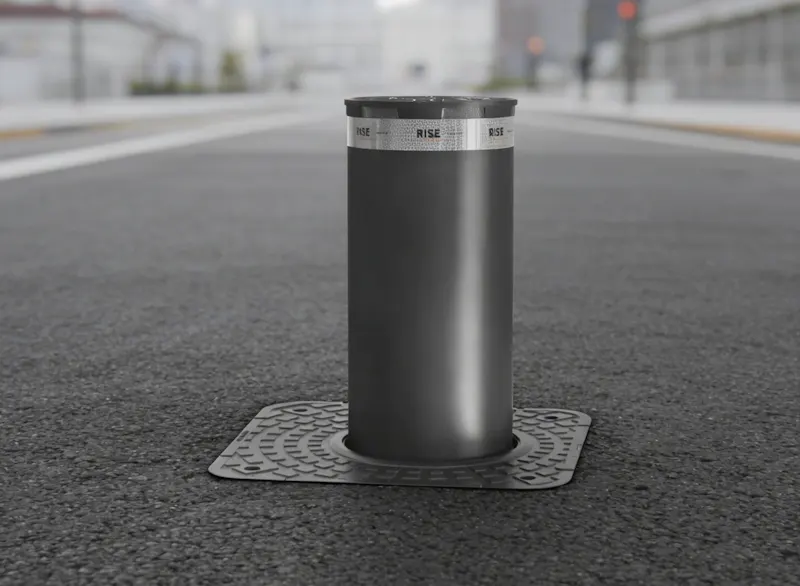

Słupki automatyczne / chowane w ziemię
Nie musisz znać pełnej oferty słupków antytaranowych, aby wybrać solidnego partnera w realizacji i montażu. Dlatego zanim zaproponujemy rozwiązanie z zakresu blokad antytaranowych, pytamy o rzeczy, które na etapie projektu mają kluczowe znaczenie: jaki jest kąt najazdu na wjazd, ile metrów rozbiegu ma pojazd, czy słupek ma tylko porządkować ruch, czy zatrzymać ciężarówkę, jaka liczba cykli jest przewidywana i czy obok stoi już brama, z którą ma współpracować.
Pracujemy na systemach RISE — Grupa Beninca: słupkach hydraulicznych, elektromechanicznych, półautomatycznych i stałych, w tym na certyfikowanym antyterrorystycznym MAXIMUM M30. Do tego dokładamy to, czego nie ma w katalogu: fundament, zasilanie, sterowanie, integrację z bramą i ogrodzeniem, montaż i serwis.

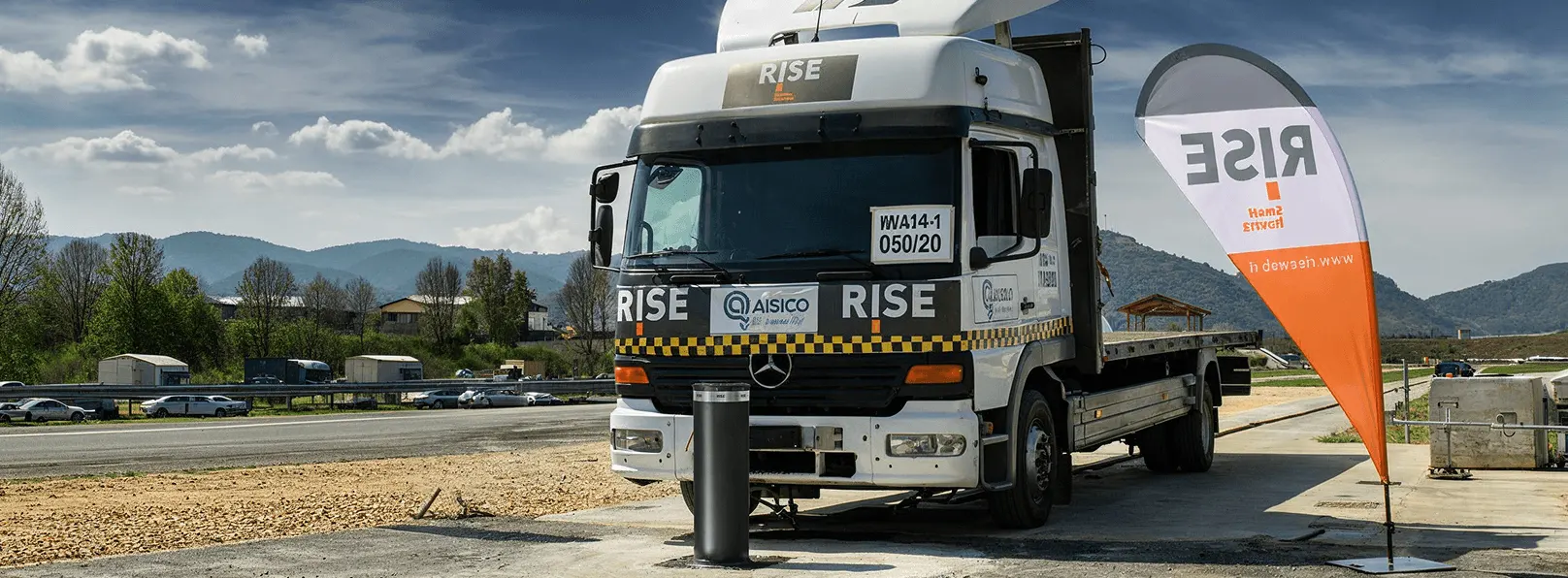

7,2 tony przy 48 km/h. Zobaczcie sami.
Nagranie z pełnoskalowej próby zderzeniowej słupka MAXIMUM M30. Penetracja za linią słupka: 0,8 m.
-
IWA 14-1:2013
V/7200 [N3C] /48/90 : –0,8 -
PAS 68:2013
V/7500 [N3] /48/90 : –0,5 -
ASTM F2656
C730/7200 — P1 (–0,8)
Pomagamy w doborze optymalnego rozwiązania
Kilka pytań wystarczy, żeby zawęzić wybór do jednego, czasem dwóch modeli.
Co ma zatrzymać
Porządkowanie ruchu i parkowania to zupełnie inny słupek niż zatrzymanie rozpędzonej ciężarówki. Od tej odpowiedzi zależy, czy montujemy słupki certyfikowane M30, czy wystarczy standardowe rozwiązani.
Ile cykli dziennie
Wjazd otwierany trzy razy dziennie i wjazd dostawczy z setką przejazdów tygodniowo to jak się domyślasz różne wymagania i różne napędy.
Co jest pod ziemią
Skrzynia fundamentowa dla Ø275 sięga głębiej, niż większość inwestorów zakłada. Sprawdzamy instalacje, poziom wód gruntowych i potrzebę pompy drenażowej, zanim cokolwiek zamówimy.
Z czym ma współpracować
Brama, szlaban, kontrola dostępu, semafor, pętle indukcyjne, pilot czy karta. Jeśli słupki towarzyszą bramie Rakstal, to wszystko wpinamy w jedno sterowanie.
Trzy poziomy ochrony
Pełna oferta RISE to kilkadziesiąt indeksów. W praktyce wybór sprowadza się do jednego z trzech poziomów — pomożemy w doborze optymalnego rozwiązania.
Porządkowanie ruchu
Słupki stałe i półautomatyczne: wydzielenie strefy pieszej, ochrona witryny, blokada miejsca parkingowego. Opuszczane ręcznie lub na klucz, dostępne z podświetleniem LED.
Ø200 / Ø275 · H600 / H800 · stal lakierowana lub AISI316
Codzienna kontrola wjazdu
Słupki automatyczne hydrauliczne i elektromechaniczne. Sterowanie pilotem, kartą lub z portierni, semafor LED, automatyczne opuszczanie przy zaniku zasilania.
SPARTACUS 200/275 · VIGILANT 800 · CAESAR 200 · 230 Vac / 24 Vdc
Ochrona antyterrorystyczna
Certyfikowany MAXIMUM M30 z opcją EFO — awaryjnego podniesienia na sygnał. To rozwiązanie dla infrastruktury krytycznej, nie dla parkingu biurowca.
Ø275 · H900 · IWA 14-1 · PAS 68:2013 · ASTM F2656 P1
Na każdym etapie produkcji
Dbamy o detale
Uważamy, że w produkcji bram to dbałość o jakość detali jest wyróżnikiem, na którym warto budować firmę. Pilnujemy staranności łączeń, dbamy o jakość powłoki ocynku i warstwy lakieru. Weryfikujemy dostawców stali i aluminium, precyzyjnie dobieramy parametry automatyki.
Jak wygląda zakres usług przy montażu zapor antyterrorystycznych?
Dobór i projekt
Analiza wjazdu, dobór modelu i liczby słupków, rozstaw, rysunek rozmieszczenia i wytyczne do fundamentu.
Roboty ziemne
Wykop, skrzynia fundamentowa, odwodnienie.
Zasilanie i sterowanie
Centrala, okablowanie FG16/FG10, totem DOMUS na centrale i kontrolę dostępu, semafory i sygnalizacja akustyczna.
Integracja z bramą
Wpięcie w istniejące sterowanie bramy przesuwnej lub szlabanu, wspólne pętle indukcyjne.
Praca zimą
Grzałki aktywne poniżej 5°C w standardzie tam, gdzie słupek pracuje na zewnątrz przez cały rok.
Serwis i przeglądy
Przeglądy okresowe hydrauliki i uszczelnień, klucze awaryjne, szybkie wsparcie w przypadku awarii.
Zobacz nasze doświadczenie
Hala, stal, spawanie i gotowe konstrukcje na obiekcie — nagrania prosto z zakładu Rakstal i z miejsc montażu.
29metrów światła wjazdu
Brama centrum logistyczne
Ogromna brama łamana
Gdzie montujemy zabezpieczenia antyterrorystyczne?
Obiekty infrastruktury krytycznej, w których wjazd jest najsłabszym punktem ogrodzenia. Realizowaliśmy je dla inwestorów w Polsce i w Europie. Ze względów bezpieczeństwa nie możemy zaprezentować zdjęć z realizacji w obiektach chronionych na naszej stronie interrnetowej.
Data center
Kampusy kolokacyjne i hiperskalowe — wjazdy dostawcze, śluzy pojazdowe, wymagania audytów bezpieczeństwa najemców.
Elektrownie
Energetyka cieplna, gazowa i jądrowa. Bramy w ciągu ogrodzenia strefy chronionej, z pełną dokumentacją materiałową.
Lotniska
Przejścia landside–airside, wjazdy techniczne i strefy cargo, z awaryjnym otwarciem dla służb ratowniczych.
Bazy NATO i obiekty wojskowe
Punkty kontrolne i wjazdy główne, specyfikacje PA 68:2013, procedury dostępu na czas montażu.
Ambasady i obiekty rządowe
Wjazdy w zabudowie miejskiej, gdzie liczy się zarówno klasa odporności, jak i wygląd ogrodzenia.
Wodociągi i infrastruktura krytyczna
Ujęcia wody, stacje przesyłowe, węzły telekomunikacyjne — obiekty bez stałej obsługi, sterowane zdalnie.
Słupki antytaranowe — najczęstsze pytania
Certyfikatem z pełnoskalowej próby zderzeniowej i konstrukcją, która tę próbę przechodzi: grubszą ścianką, większą średnicą i znacznie masywniejszą skrzynią fundamentową. Słupek MAXIMUM M30 zatrzymuje pojazd 7 200 kg przy 48 km/h z penetracją 0,8 m. Standardowy słupek automatyczny zatrzyma samochód osobowy przy niskiej prędkości i uporządkuje ruch — i do tego jest przeznaczony.
Hydraulika (SPARTACUS, MAXIMUM) znosi intensywną pracę i większe obciążenia, wymaga zasilania 230 Vac i okresowego przeglądu układu. Elektromechanika (VIGILANT, CAESAR) na 24 Vdc jest prostsza, tańsza w eksploatacji i dobrze sprawdza się przy umiarkowanej liczbie cykli. Decyduje liczba przejazdów na dobę i wymagana klasa ochrony.
Zależy od konfiguracji. Wersje AL mają zasilacz GL.AL, który automatycznie opuszcza słupek przy zaniku zasilania — wjazd pozostaje przejezdny dla służb. W wersjach elektromechanicznych tę rolę pełni moduł AUTN lub UPS. Każdy słupek ma też awaryjne odblokowanie kluczem, w wersjach PLUS spersonalizowanym.
Tak, pod warunkiem zamówienia grzałki. GL.HEAT (hydraulika) i RES (elektromechanika) załączają się poniżej 5°C i utrzymują temperaturę pracy układu. W polskich warunkach traktujemy je jako element obowiązkowy dla słupków zewnętrznych, nie jako opcję.
Skrzynia fundamentowa jest głębsza od samego słupka — dla Ø275 H900 to blisko 1,5 m w gruncie, dla Ø200 H600 odpowiednio mniej. Wymiary przekazujemy z rysunkiem przed rozpoczęciem robót, razem z informacją o odwodnieniu. To zwykle najważniejsza decyzja na budowie, bo koliduje z instalacjami podziemnymi.
Tak. Słupki wpinamy w istniejące sterowanie bramy lub szlabanu, niezależnie od tego, kto je dostarczył. Jeśli bramy jeszcze nie ma, częściej proponujemy zaprojektować oba elementy razem — wtedy jedna pętla indukcyjna i jedna logika obsługują cały wjazd.
Porozmawiajmy o słupkach antytaranowych
Email: biuro@rakstal.pl
Tel: +(48)12-284-01-05
Kom: +48-602-470-870
Rakstal — producent bram przesuwnych, teleskopowych i antyterrorystycznych, dostawca i instalator słupków antytaranowych RISE.
