Bramy antytaranowe dla Data Center i obiektów strategicznych w praktyce

Współczesna ochrona obwodowa obiektów o podwyższonym rygorze bezpieczeństwa przesunęła się z obszaru zwykłego wyznaczenia granicy działki w stronę zaawansowanej inżynierii fizycznej. Dynamiczny rozwój rynku centrów danych (Data Center) w Polsce i Europie, w połączeniu z aktualną sytuacją geopolityczną oraz wzrostem zagrożeń hybrydowych, stawia przed projektantami, architektami i inwestorami nowe wyzwania.

W przypadku obiektów infrastruktury krytycznej – takich jak centra przetwarzania danych, obiekty wojskowe, lotniska czy zakłady przemysłu zbrojeniowego – strefa wjazdowa nie może stanowić najsłabszego ogniwa. Zwykła ogrodzeniowa brama przemysłowa chroni przed nieuprawnionym wtargnięciem pieszych, jednak w zderzeniu z ciężkim pojazdem ulega natychmiastowemu zniszczeniu.

Jak projektować fizyczną ochronę obwodu zgodnie z normami antytaranowymi PAS 68 oraz IWA 14-1? Na co zwrócić uwagę przy doborze konstrukcji stalowych dla sektora High-Security?

Czym są normy PAS 68 i IWA 14-1?

To międzynarodowe standardy określające kryteria i metody testów zderzeniowych (crash-test) dla fizycznych barier ochronnych (bram, szlabanów, bolardów). Weryfikują one zdolność konstrukcji do powstrzymania pojazdu o określonej masie i prędkości oraz mierzą odległość, na jaką pojazd lub jego elementy wniknęły za linię obrony (penetracja).

Jakie obiekty wymagają stosowania norm antytaranowych?

Centra Danych (Data Center Tier III/IV), węzły energetyczne i paliwowe, lotniska cywilne i wojskowe, zakłady przemysłu obronnego, obiekty rządowe, centra logistyczne wojsk NATO oraz obiekty bankowości centralnej.

Dekodowanie norm antytaranowych: PAS 68, IWA 14-1 i ASTM F2656

W specyfikacjach przetargowych dla inwestycji wojskowych i komercyjnych obiektów High-Security najczęściej pojawiają się trzy międzynarodowe standardy:

• BSI PAS 68 – brytyjska norma będąca pionierem w standaryzacji barier antytaranowych.
• ISO IWA 14-1 – międzynarodowe porozumienie warsztatowe łączące elementy norm PAS 68 oraz amerykańskiej ASTM.
• ASTM F2656 / F2656M – amerykański standard testowania barier wjazdowych (często stosowany w obiektach dyplomatycznych i wojskowych US Army).

Jak czytać oznaczenie klasy odporności?

Oznaczenie wg normy IWA 14-1 wygląda następująco: IWA 14-1:2013 Barrier V/7200[N3C]/80/90:0.0

Wyjaśnienie poszczególnych parametrów:

• V (Vehicle): Test przeprowadzony z udziałem realnego pojazdu (Vehicle Test).
• 7200 [N3C]: Masa pojazdu testowego w kg (w tym przypadku ciężarówka 7,2 tony).
• 80: Prędkość zderzenia w km/h.
• 90: Kąt uderzenia (90 stopni = uderzenie prostopadłe).
• 0.0: Penetracja w metrach – kluczowy wskaźnik mówiący o tym, jak daleko za linię bramy przedarł się ładunek lub silnik pojazdu.

Norma	Rodzaj testu	Kluczowe parametry pomiarowe	Główne zastosowanie
IWA 14-1	Realny test zderzeniowy (Full-scale crash test)	Masa pojazdu, prędkość, kąt, penetracja ładunku	Standard globalny (Data Center, lotniska)
PAS 68	Realny test zderzeniowy (Full-scale crash test)	Masa pojazdu, prędkość, kąt, penetracja ramy/kabiny	Wielka Brytania, obiekty wojskowe CEE
ASTM F2656	Test dynamiczny z wyznaczaniem klasy M, C, PU	Kategoria pojazdu, prędkość, poziom penetracji M30/M50	Bazy wojskowe, obiekty NATO, ambasady

Anatomia bramy High-Security w praktyce produkcyjnej

Jako producent wykonujący bramy wjazdowe na lotniska i obiekty wojskowe, w firmie Rakstal wiemy, że odporność konstrukcji antytaranowej lub o podwyższonym rygorze bezpieczeństwa opiera się na trzech filarach: masie własnej, usztywnieniu ramy oraz zabezpieczeniach antywspinaczkowych (Anti-Climb).

Wzmocnienia stalowe i sekcje pancerne

Zwykłe profile cienkościenne ulegają zgięciu przy minimalnym naporze mechanicznym. W konstrukcjach dedykowanych dla infrastruktury krytycznej stosuje się:

• Grubościenne profile ze stali konstrukcyjnej o wysokiej granicy plastyczności.
• Wewnętrzne stężenia kratowe oraz węzłowe stalowe ucha łączące, które przenoszą siłę uderzenia bezpośrednio na słupy prowadzące.
• Trzpień i zamki ryglowe o podwyższonej ścinalności.

Zabezpieczenia antywspinaczkowe (Anti-Climb)

Ochrona przed taranowaniem pojazdem musi iść w parze z uniemożliwieniem wtargnięcia pieszego. Konstrukcje bram przemysłowych dla obiektów strategicznych wyposaża się w:

• Spawane grzebienie zębate: Ostre, laserowo wycinane stalowe zwieńczenia górnej krawędzi ramy, usunięcie możliwości chwycenia krawędzi dłonią.
• Wypełnienia trudne do sforsowania: Zastosowanie gęstej palisady z profili zamkniętych lub stalowej siatki cięto-ciągnionej, która uniemożliwia włożenie stopy i przecięcie nożycami ręcznymi.
• Drut ostrzowy (Concertina): Zintegrowane wysięgniki proste lub w kształcie litery „V” przeznaczone do montażu zasieków z drutu żyletkowego.

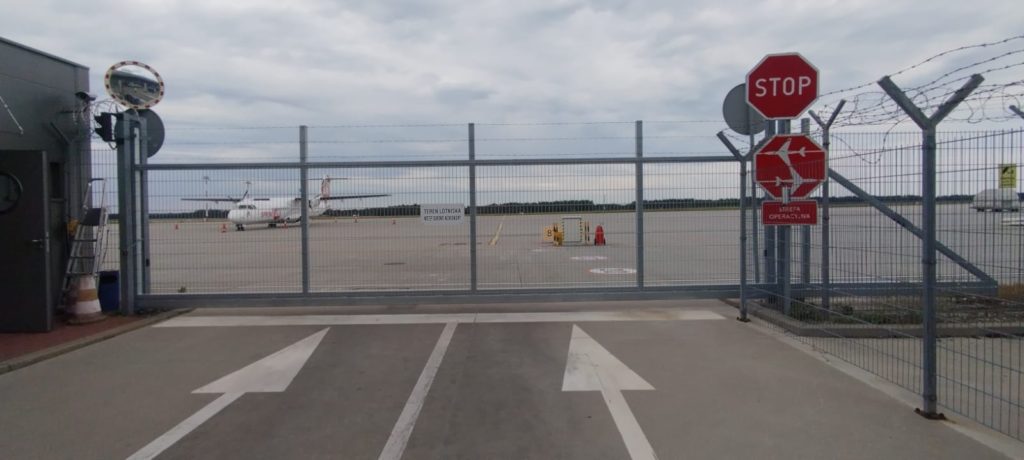

Wytyczne dla infrastruktury lotniskowej i strategicznej

W przypadku portów lotniczych (strefa AIRSIDE / LANDSIDE) wytyczne wymagają zapewnienia pełnej widoczności strefy wjazdowej przy jednoczesnym zachowaniu ciągłości ochrony obwodowej.

Integracja obwodowa

Sama brama, nawet posiadająca certyfikat PAS 68 / IWA 14-1, funkcjonuje w ramach szerszego ekosystemu bezpieczeństwa obiektu (Integrated Security). Aby zagwarantować pełną ochronę, projekt powinien uwzględniać:

• Szybkoobrotową automatykę (High-Speed Drives): Przemysłowe napędy dedykowane do ciągłej pracy (100% duty cycle). Im krótszy czas otwarcia i zamknięcia skrzydła, tym mniejsze ryzyko nieuprawnionego wjazdu pojazdu bezpośrednio za pojazdem upoważnionym (tzw. tailgating).
• Integrację z automatyką do bram o wysokim rygorze bezpieczeństwa: Połączenie z pętlami indukcyjnymi, skanerami podwozia (UVSS), czytnikami dalekiego zasięgu (RFID/OCR) oraz centralną logiką sterowania systemem SMS (Security Management System).
• Ostrzegawcze znakowanie wizualne: Wykorzystanie powłok lakierniczych o wysokim kontraście (np. pasy ostrzegawcze RAL 3020 / RAL 9016), sygnalizacji świetlnej i świetlnych barier podczerwieni.

Najczęstsze błędy projektowe przy ogrodzeniach High-Security

Podczas weryfikacji projektów wykonawczych i budowlanych dla obiektów infrastruktury krytycznej inżynierowie Rakstal najczęściej identyfikują trzy kluczowe błędy:

1. Niedoszacowanie stóp fundamentowych – brama o wysokiej klasie odporności na uderzenie działa jak dźwignia. W momencie kolizji ogromna energia kinetyczna pojazdu zostaje przekazana na słupy i wózki prowadzące. Jeśli fundament jest zbyt płytki lub wykonany z betonu o niewystarczającej klasie (np. poniżej C25/30), nastąpi wyrwanie całej konstrukcji z gruntu wraz z blokiem betonowym.
2. Niespójność fizyczna obwodu (Przełamanie ciągłości ochrony) – częstym błędem jest projektowanie pancernych bram antytaranowych zjazdowych w zestawieniu z lekkim ogrodzeniem panelowym bez podwaliny betonowej. Obwód chroniony ma wytrzymałość swojego najsłabszego elementu.
3. Brak procedury ewakuacji i zasilania awaryjnego (Fail-Safe vs. Fail-Secure) – w obiektach takich jak Data Center wyłączenie zasilania zewnętrznego nie może powodować samoczynnego otwarcia bramy (tryb Fail-Safe jest w tym przypadku błędem krytycznym). Systemy wjazdowe muszą być wyposażone w awaryjne zasilanie buforowe (UPS) oraz dedykowane przekładnie ręczne umożliwiające kontrolę wjazdu przez weryfikowaną obsługę.

Projektowanie ogrodzeń i bram dla obiektów strategicznych – od Data Center po zakłady obronne i porty lotnicze – wymaga odejścia od standardowych katalogów ogrodzeń cywilnych. Kluczem do sukcesu jest wczesna konsultacja technologiczna z producentem zdolnym do wykonania indywidualnych, grubościennych konstrukcji stalowych.

W Rakstal dysponujemy zapleczem produkcyjnym i doświadczeniem umożliwiającym realizację najbardziej wymagających projektów bram przemysłowych i specjalnych.

Skontaktuj się z Działem Technicznym Rakstal – przeanalizujemy założenia Twojego projektu, pomożemy w doborze parametrów wytrzymałościowych konstrukcji i przygotujemy indywidualną wycenę dla Twojej inwestycji.
